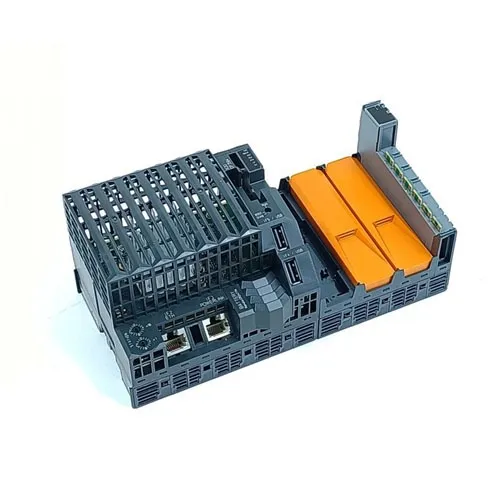

B&R X20CP3584 Córas X20 Rialaitheoir PLC 3-Sliotán Adamh

Model:
X20CP3584
Brand:
B&R
Type:
Rialaitheoir Ardfheidhmíochta X20 Tionscail PLC
Warranty:
100% Bunaidh Nua
Shipping:
Loingseoireacht Thapa Dhomhanda trí FedEx agus DHL Express

Cur síos gairidComhéadain1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, Nasc 1x X2XModúl córaisRialaitheoirEolas ginearáltaCód aitheantais B&R0xC3ADFuarúGan lucht leanúnaTáscairí stádaisFeidhm LAP, Ethernet, POWERLINK, CompactFlash, ce......

Seol Fiosrúchán

Cur síos ar an Táirge

Cur síos gairid

Comhéadain	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, Nasc 1x X2X
Modúl córais	Rialaitheoir

Eolas ginearálta

Cód aitheantais B&R	0xC3AD
Fuarú	Gan lucht leanúna
Táscairí stádais	Feidhm LAP, Ethernet, POWERLINK, CompactFlash, ceallraí
Diagnóisic
Ceallraí	Sea, ag baint úsáide as táscaire stádais LED agus bogearraí
Feidhm LAP	Sea, ag baint úsáide as táscaire stádais LED
Dlúth Flash	Sea, ag baint úsáide as táscaire stádais LED
Ethernet	Sea, ag baint úsáide as táscaire stádais LED
POWERLINK	Sea, ag baint úsáide as táscaire stádais LED
Teocht	Sea, ag baint úsáide as clár bogearraí
Tacaíocht
Iomarcaíocht rialtóir	Tá
Tacaíocht sonraí sláinte a stóráil	Tá
Tacaíocht ACOPOS	Tá
Tacaíocht Comhpháirteanna Amhairc	Tá
Tomhaltas cumhachta gan modúl comhéadan agus USB	8.6 W
Tomhaltas cumhachta do sholáthar cumhachta X2X Link	1.42 W
Tomhaltas cumhachta
I/O inmheánach	0.6 W
Diomailt cumhachta breise de bharr actuators (frithsheasmhach) [W]	-
Deimhnithe
CE	Tá
RACA	Tá
GRC (An tAcht um Chibear-Thléimneacht)	Measúnú ar siúl
ATEX	Crios 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (féach lámhleabhar úsáideora X20) FTZÚ 09 ATEX 0083X
OL	cuLus E115267 Trealamh rialaithe tionsclaíoch
HazLoc	cCSAus 244665 Trealamh rialaithe próisis le haghaidh láithreacha guaiseacha Aicme I, Roinn 2, Grúpaí ABCD, T5
DNV	Teocht:B(0 go 55°C) Taise:B(suas le 100%) Creathadh:B(4 g) EMC:B(droichead agus deic oscailte)
CCS	Tá
ó chlé	ENV1
KR	Tá
ABS	Tá
BV	EC33B Teocht: 5 - 55°C Creathadh: 4 g EMC: Droichead agus deic oscailte
KC	Tá

Soláthar cumhachta LAP agus Nasc X2X

Voltas ionchuir	24 VDC -15% / +20%
Ionchur reatha	uas. 1.5 A
fiús	Comhtháite, ní féidir iad a athsholáthar
Cosaint polaraíocht droim ar ais	Tá

Aschur soláthair cumhachta Nasc X2X

Cumhacht aschuir ainmniúil	7 W
Nasc comhthreomhar	Tá
Oibríocht iomarcach	Tá

Ionchur soláthar cumhachta I/O

Voltas ionchuir	24 VDC -15% / +20%
fiús	Fiús líne riachtanach: Max. 10 A, mall-bhuille

Aschur soláthar cumhachta I/O

Voltas aschuir ainmniúil	24 VDC
Ualach teagmhála ceadaithe	10 A

Soláthar cumhachta - Eolas ginearálta

Táscairí stádais	Ró-ualach, stádas oibriúcháin, stádas modúil, aistriú sonraí RS232
Diagnóisic
RS232 aistriú sonraí	Sea, ag baint úsáide as táscaire stádais LED
Rith/earráid mhodúil	Sea, ag baint úsáide as táscaire stádais LED agus bogearraí
Ró-ualach	Sea, ag baint úsáide as táscaire stádais LED agus bogearraí
Leithlisiú leictreach
Soláthar I/O - soláthar cumhachta I/O	Níl
LAP/X2X Nasc soláthar - LAP/X2X Nasc soláthar cumhachta	Tá

Rialaitheoir

Sliotán CompactFlash	1
Clog fíor-ama	Neamh-luaineach, taifeach 1 s, cruinneas -10 go 10 ppm ag 25°C
FPU	Tá
Próiseálaí
Cineál	Adamh E620T
Minicíocht clog	0.6 GHz
L1 taisce
Cód sonraí	24 kB
Cóid clár	32 kB
L2 taisce	512 kB
Próiseálaí I/O comhtháite	Próiseálann pointí sonraí I/O sa chúlra
Sliotáin comhéadan modúlach	3
Athróga iarsma	uas. 256 kB
Am timthriall ranga tasc is giorra	400 µs
Am timthriall treorach tipiciúil	0.0075 µs
Maolán sonraí
Monatóireacht ceallraí	Tá
Ceallraí litiam	Min. 2 bhliain ag teocht chomhthimpeallach 23°C
Cuimhne caighdeánach
RAM	256 MB DDR2 SDRAM
RAM úsáideora	1 MB SRAM

Comhéadain

Comhéadan IF1
Comhartha	RS232
Athrú	Ceangal trí bhloc teirminéil 12-bioráin X20TB12
uas. achar	900 m
Ráta aistrithe	uas. 115.2 kbit/s
Comhéadan IF2
Comhartha	Ethernet
Athrú	1x RJ45 sciath
Fad líne	uas. 100 m idir 2 stáisiún (fad deighleog)
Ráta aistrithe	10/100/1000 Mbit/s
Aistriú
Ciseal fisiciúil	10BASE-T/100BASE-TX/1000BASE-T
Leathdhéphléacsacha	Tá
Iomlán déphléacsacha	Tá
Uath-idirbheartaíocht	Tá
Auto-MDI/MDIX	Tá
Comhéadan IF3
bus páirce	POWERLINK (V1/V2) nód bainistithe nó rialaithe
Cineál	Cineál 4
Athrú	1x RJ45 sciath
Fad líne	uas. 100 m idir 2 stáisiún (fad deighleog)
Ráta aistrithe	100 Mbit/s
Aistriú
Ciseal fisiciúil	100BASE-TX
Leathdhéphléacsacha	Tá
Iomlán déphléacsacha	Mód POWERLINK: Níl / mód Ethernet: Tá
Uath-idirbheartaíocht	Tá
Auto-MDI/MDIX	Tá
Comhéadan IF4
Cineál	USB 1.1/2.0
Athrú	Cineál A
uas. sruth aschuir	0.5 A
Comhéadan IF5
Cineál	USB 1.1/2.0
Athrú	Cineál A
uas. sruth aschuir	0.5 A
Comhéadan IF6
bus páirce	Nasc máistir x2x

Airíonna leictreacha

Leithlisiú leictreach	Ethernet (IF2), POWERLINK (IF3) agus X2X (IF6) scoite óna chéile, ó chomhéadain eile agus ó PLC

Coinníollacha oibriúcháin

Treoshuíomh gléasta
Cothrománach	Tá
Ingearach	Tá
Ingearchló suiteála os cionn leibhéal na farraige
0 go 2000 m	Gan teorainn
>2000 m	An teocht chomhthimpeallach a laghdú 0.5°C in aghaidh 100 m
An leibhéal cosanta de réir EN 60529	IP20

Coinníollacha comhthimpeallacha

Teocht
Oibríocht
Treoshuíomh gléasta cothrománach	-25 go 60 °C
Treoshuíomh gléasta ingearach	-25 go 50 °C
Derating	Féach an chuid "Derating".
Stóráil	-40 go 85°C
Iompar	-40 go 85°C
Taise choibhneasta
Oibríocht	5 go 95%, neamh-chomhdhlúthú
Stóráil	5 go 95%, neamh-chomhdhlúthú
Iompar	5 go 95%, neamh-chomhdhlúthú

Airíonna meicniúla

Nóta	Ordú cuimhne feidhmchláir (CompactFlash) ar leithligh Backup battery included in delivery Pláta clúdaigh deiridh X20 (ar dheis) san áireamh sa seachadadh Bloc críochfoirt 12-bioráin X20 san áireamh sa seachadadh Clúdaíonn sliotán modúl comhéadan san áireamh sa seachadadh
Toisí
Leithead	200 mm
Airde	99 mm
Doimhneacht	85 mm
Meáchan	470 g

Uimhir ábhair:

X20CP3584

Cur síos:

Próiseálaí Intel Atom 600 MHz le próiseálaí I/O breise
Ethernet ar bord, POWERLINK le slabhraiú freagra vótaíochta agus USB
3 sliotán le haghaidh leathnú comhéadan modúlach
CompactFlash mar chuimhne feidhmchláir inbhainte
256 MB DDR2-SDRAM
Iomarcaíocht rialtóir féideartha
Gan lucht leanúna

Tá an rialtóir X20CP3585 bunaithe ar phróiseálaí Atom clogáilte ag0.6 GHzagus feistithe le256 MBDDR2 SDRAM.

Áirítear USB, Ethernet, POWERLINK agus CompactFlash inbhainte mar ghnéithe caighdeánacha. Is gné chaighdeánach é comhéadan Gigabit Ethernet. Ar mhaithe le feidhmíocht líonra níos fíor-ama fós, tacaíonn an comhéadan POWERLINK ar bord leis an modh slabhraithe freagra vótaíochta (PRC).

Tá an rialtóir feistithe le 3 sliotán ar fáil do mhodúil cumarsáide X20. Is féidir córais bus agus líonra éagsúla a chomhtháthú go héasca sa chóras X20 trí mhodúil cumarsáide a úsáid
